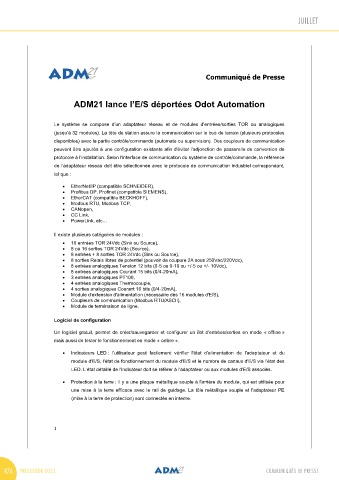

Page 476 - ADM21 - PressBook Décembre 2023

JUILLET

• Câblage : la méthode push in pour connecter un seul fil ou des fils de borne à sertir sans aucun
Communiqué de Presse autre outil permet aux utilisateurs d'économiser du temps de câblage et garantir un fonctionnement
sûr, quelle que soit leur expérience de câblage. Le module est équipé d'une extrémité fixe de
câblage pour faisceau de câbles, qui est utilisée pour fixer le câble lorsque le module IO est câblé
ADM21 lance l’E/S déportées Odot Automation avec plusieurs câbles.

• Installation et retrait : le verrouillage permet une installation sûre et fiable sur un rail DIN de 35 mm. Il
Le système se compose d'un adaptateur réseau et de modules d'entrées/sorties TOR ou analogiques y a une boucle de fermeture manuelle sur le côté supérieur de tous les modules pour le verrouillage,
(jusqu'à 32 modules). La tête de station assure la communication sur le bus de terrain (plusieurs protocoles et une boucle manuelle se trouve sur le côté gauche de l'adaptateur pour verrouiller le rail de
disponibles) avec la partie contrôle/commande (automate ou supervision). Des coupleurs de communication guidage. Lorsque le module est retiré, il faut déverrouiller manuellement le rail de guidage sur le côté
peuvent être ajoutés à une configuration existante afin d'éviter l'adjonction de passerelle de conversion de supérieur du module. Pour le module adaptateur, il faut également déverrouiller la boucle du rail
protocole à l’installation. Selon l'interface de communication du système de contrôle/commande, la référence gauche dans le sens antihoraire.
de l'adaptateur réseau doit être sélectionnée avec le protocole de communication industriel correspondant,

tel que :

• EtherNet/IP (compatible SCHNEIDER),
• Profibus DP, Profinet (compatible SIEMENS), À propos d’ADM21
• EtherCAT (compatible BECKHOFF), Créée en 1998, ADM21 est un distributeur à valeur ajoutée qui s'est spécialisé dans la fourniture de produits de
• Modbus RTU, Modbus TCP, communications et Ethernet durcis. Ses solutions couvrent des gammes de connectivité série, Ethernet industriel,
• CANopen, Entrées/sorties sur IP, Terminaux GSM/GPRS/3G et vidéo sur IP. Tous les produits d'ADM21 sont des sous-ensembles
• CC Link, que ses clients développeurs, intégrateurs, installateurs et grands comptes choisissent pour leurs plates-formes ouvertes
• PowerLink, etc… et standards. ADM21 sélectionne et participe activement à l'implantation en France depuis 1998 de marques leader
telles que Moxa, Lava, Connecttech, RuggedCom, Acti, Kyland, Contec et Mulogic, pour permettre de mener à bien tous
les projets de communication.
Il existe plusieurs catégories de modules :

• 16 entrées TOR 24Vdc (Sink ou Source),
• 8 ou 16 sorties TOR 24Vdc (Source), Contact presse : ADM21
• 8 entrées + 8 sorties TOR 24Vdc (Sink ou Source), Ccom 273 rue Gabriel Péri
• 8 sorties Relais libres de potentiel (pouvoir de coupure 2A sous 250Vac/220Vdc), Perrine Chapuis 2700 COLOMBES
• 8 entrées analogiques Tension 12 bits (0-5 ou 0-10 ou +/-5 ou +/- 10Vdc), Tél. : 06 70 91 30 55 Tél. : 01 46 52 01 03
• 8 entrées analogiques Courant 15 bits (0/4-20mA), email : perrine.chapuis@ccommunication.fr www.adm21.fr
• 3 entrées analogiques PT100,
• 4 entrées analogiques Thermocouple,
• 4 sorties analogiques Courant 16 bits (0/4-20mA),
• Module d'extension d'alimentation (nécessaire dès 16 modules d'E/S),
• Coupleurs de communication (Modbus RTU/ASCII),
• Module de terminaison de ligne.

Logiciel de configuration

Un logiciel gratuit, permet de créer/sauvegarder et configurer un îlot d'entrées/sorties en mode « offline »
mais aussi de tester le fonctionnement en mode « online ».

• Indicateurs LED : l'utilisateur peut facilement vérifier l'état d'alimentation de l'adaptateur et du
module d'E/S, l'état de fonctionnement du module d'E/S et le nombre de canaux d'E/S via l'état des
LED. L'état détaillé de l'indicateur doit se référer à l'adaptateur ou aux modules d'E/S associés.

• Protection à la terre : il y a une plaque métallique souple à l'arrière du module, qui est utilisée pour
une mise à la terre efficace avec le rail de guidage. La tôle métallique souple et l'adaptateur PE
(mise à la terre de protection) sont connectés en interne.
